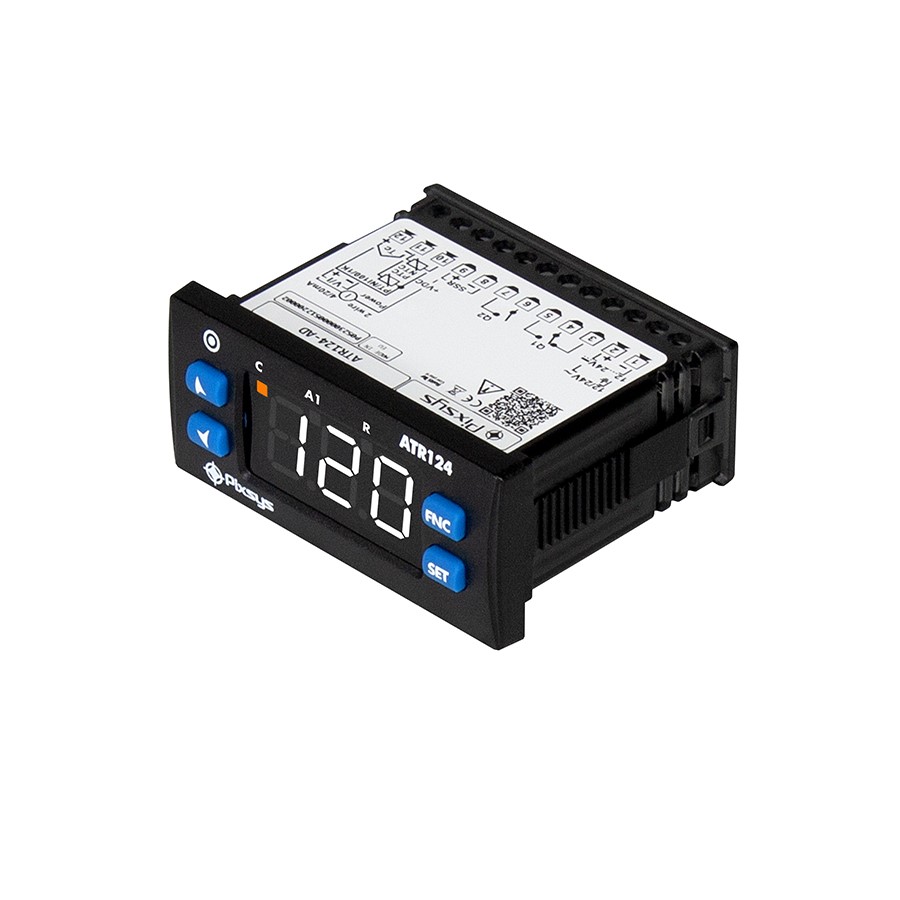

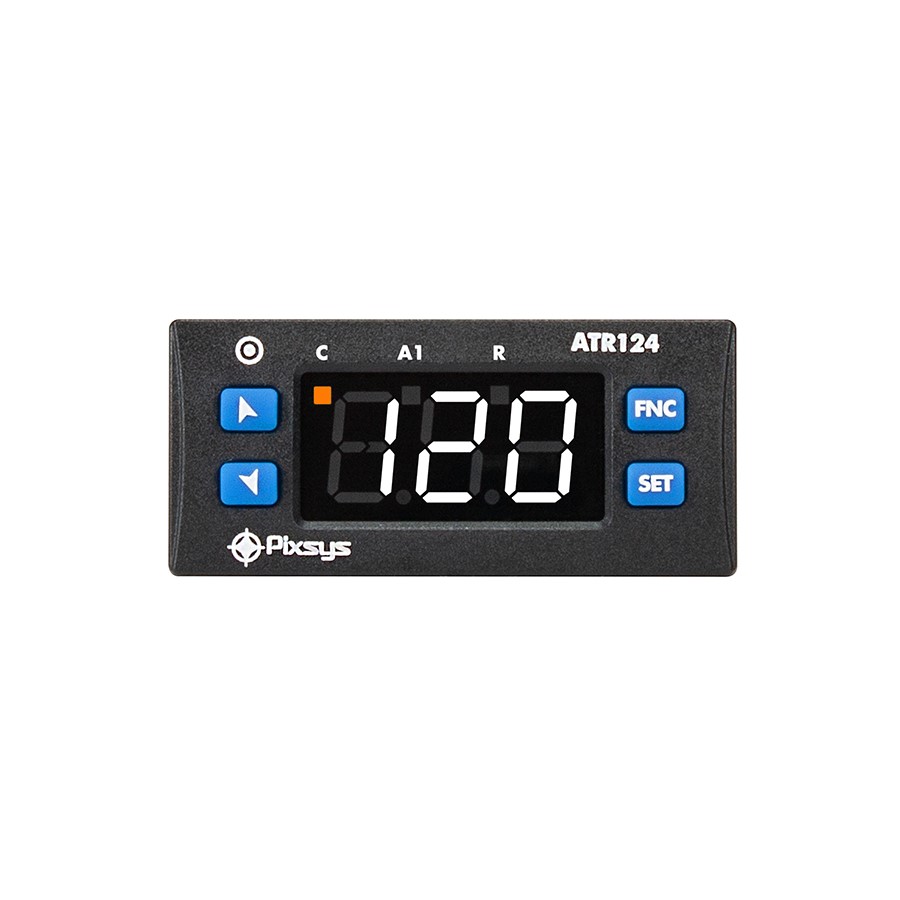

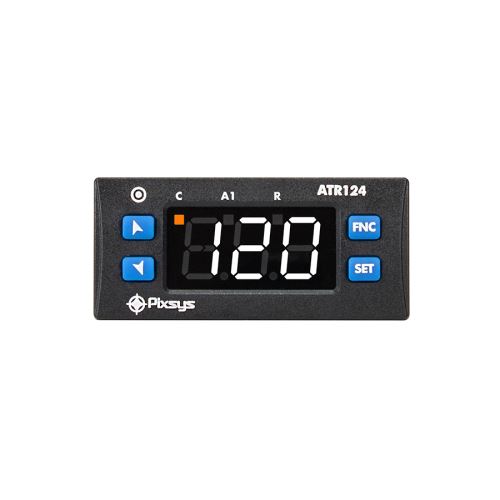

PID regulátor Pixsys ATR124-AD-T s napájaním 12-24 V a RS485
- Univerzální analogový vstup
- Výstupní relé + 1x výstup pro SSR
- On-Off / neutrální zóna / PID / 2xPID regulace
- Možnost nastavit 2 žádané hodnoty
- Logika pro řízení ventilů
- Automatické nastavení PID parametrů
- RS485 ModBus RTU
| Napájanie | 12-24 Vstř/ss |
| Prevedenie (rozmer panela) | 32 x 74 mm |
| Typ regulácie | 2xPID |
| Riadiaci vstup | Univerzálny |
| Výstup - relé | 1x |
| Výstup pre SSR | 1x |
| Zbernica RS485 | RS485 |
| Farba číslic displeja | Červená |
| Výrobca | Pixsys |
ATR124 je kompaktní PID regulátor a zároveň základní model řady Blue Line, se kterou sdílí všechny charakteristické vlastnosti, počínaje programováním prostřednictvím NFC/RFID.
Analogový vstup je programovatelný pro širokou škálu teplotních sond a procesních signálů (proudové/napěťové).
Digitální a reléové výstupy lze konfigurovat pro regulaci typu ON/OFF nebo pro regulaci s využitím PID algoritmu; k dispozici jsou rovněž různé režimy alarmu (prahová hodnota, pásmo, odchylka).
Pro síťovou komunikaci jsou k dispozici rozhraní RS485 a protokol Modbus RTU (Slave).
Verze s rozšířeným rozsahem napájecího napětí (12-24 Vstř/ss) zajišťuje vysokou flexibilitu při kolísání napětí v síti a optimalizuje skladové hospodářství, neboť jediný typ přístroje pokrývá více variant napájení.
Model ATR124 lze rovněž považovat za nástupce řady ATR121 nové generace.
| TECHNICKÉ PARAMETRY | |
|---|---|
| Napájení | 12....24 Vstř/ss ±15% |
| Spotřeba | 4,5 VA |
| Displej | 3 čís. pozice, výška 14 mm |
| Provozní podmínky | 0...45°C, vlhkost 35...95%RH |
| Rozměry | 32 x 74 mm, hloubka 53 mm |
| Analogový vstup | Nastavitelný pro TC J, K, S, R, Pt100, Pt500, Pt1000, Ni100, PTC1k, NTC10k, 0...10V, 0/4...20mA, potenciometr 6kΩ, 150kΩ Rozlišení 16bit, samplování 66ms (15Hz) |
| Výstupy | 1x relé 8A 1x výstup pro SSR 12...35 Vss RS485 ModBus RTU Slave |
| Krytí | IP54 (IP65 s těsněním) |
